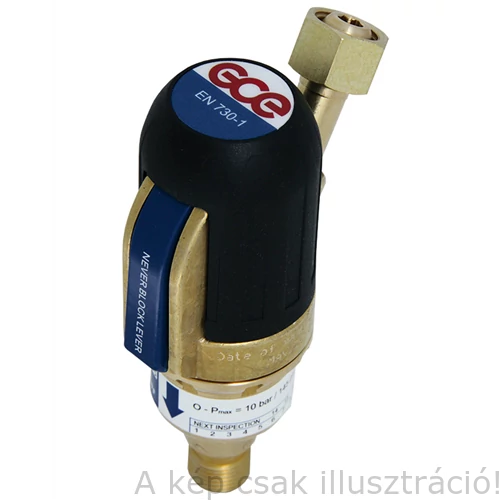

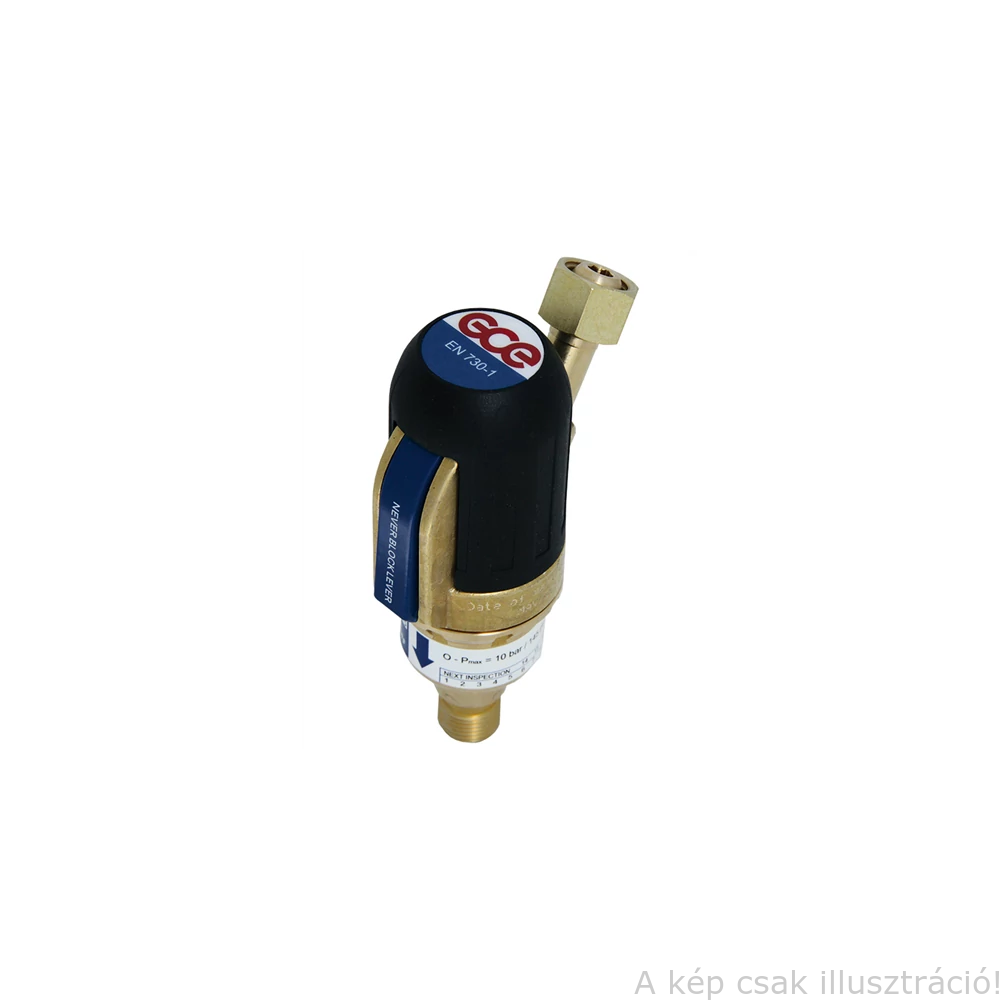

Visszaégés gátló SG5 reduktorra O2 M-F karos G1/4" anya, kimenet:G1/4" apa GCE 0764458

SAFE-GUARD-5 / 5 FUNKCIÓS LÁNGVISSZACSAPÁS GÁTLÓ
Termékcsoport azonosítója: 2821
A GCE csoport legújabb fejlesztése az EN730-1 szabvány szerinti maximális védelmet nyújtja, megelőzi a veszélyes lángvisszacsapások reduktorig illetve a palackokig jutását.

A video bemutatót ld.:
https://www.youtube.com/watch?v=dSvUyWfDnIY&feature=youtu.be

JELLEMZŐK
Sok körülmény vezethet lángvisszacsapáshoz, a józanész szerint mindenképpen szükséges egy lángvisszacsapás gátló telepítése. Ez az elem a legmagasabb szintű biztonságot nyújtja.

Az EN730-1 által leírt összes biztonsági jellemző
Jól látható aktivált / alaphelyzet kapcsoló gyors alaphelyzetbe állítással nyomás alatt is
A tömlő sérülésének minimalizálása érdekében szögben hajlított bemenet
A gyártás során 100%-ban tesztelt lángvisszacsapás ellen
A könnyű visszakereshetőség érdekében az ellenőrzési időpontokat jelölni lehet a terméken
FUNKCIÓK
Lángvisszacsapás gátló elem FA
Visszacsapó szelep NV
Nyomás érzékeny elvágó szelep PV
Hőmérséklet érzékeny biztonsági kioldó szelep TV
Visszaállító mechanizmus ami egyben állapot jelző is RM
MŰSZAKI ADATOK
Jobb:


Oxigén: 10 bar
Bal:
Acetilén: 1,5 bar
Hidrogén: 5 bar
Propán: 5 bar
Metán: 5 bar
Földgáz: 5 bar
MPS: 5 bar
MAPP: 5 bar



Cikkszám Gáz Üzemi nyomás Bemeneti
csatlakozás Kimeneti
csatlakozás
0764456
Égőgáz

1,5 bar (A)

5 bar (M)

5 bar (P)

G3/8" LH anya G3/8" LH apa
0764461
Égőgáz

1,5 bar (A)

5 bar (M)

5 bar (P)

9/16" UNF LH anya 9/16" UNF LH apa
0764464
Égőgáz

1,5 bar (A)

5 bar (M)

5 bar (P)

M16×1,5 LH anya M16×1,5 LH apa



Cikkszám Gáz Üzemi nyomás Bemeneti
csatlakozás Kimeneti
csatlakozás
0764457 Oxigén 10 bar G3/8" anya G3/8" apa
0764458 Oxigén 10 bar G1/4" anya G1/4" apa
0764462 Oxigén 10 bar 9/16" UNF anya 9/16" UNF apa
0764463 Oxigén 10 bar M16×1,5 anya M16×1,5 apa
